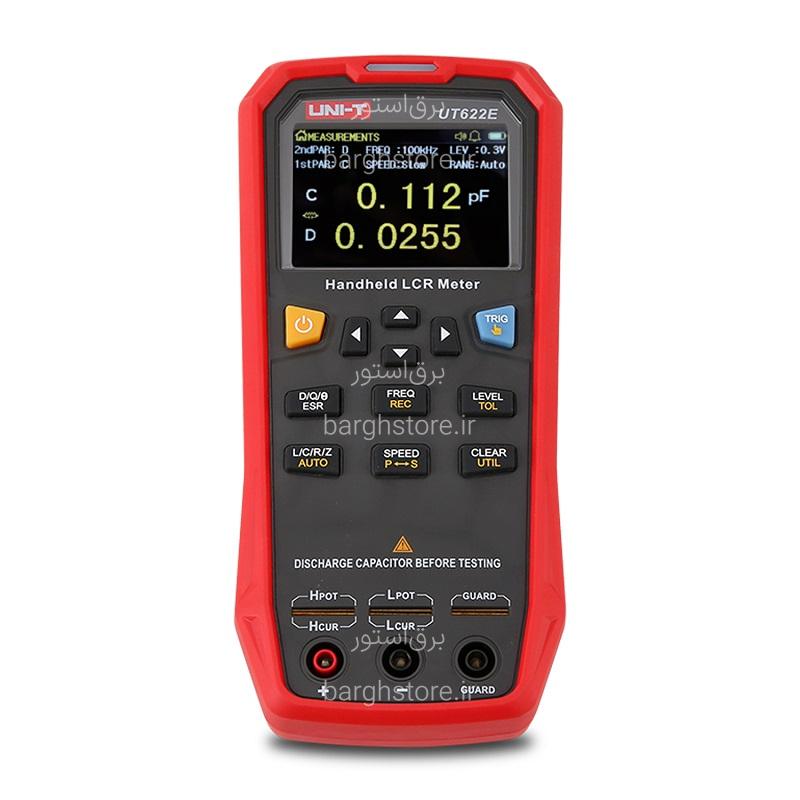

LCR متر دیجیتال یونیتی UNI-T مدل UT622E

یکی دیگر از ابزار های پرکاربرد در صنعت لوازم اندازه گیری LCR مترها هستند. همان طور که از اسم این دستگاه معلوم است مقادیر اندوکتانس، ظرفیت خازن و مقاومت را اندازه می گیرد. برخی از مولتی متر ها هم دارای قابلیت اندازه گیری اندوکتانس، ظرفیت خازن و مقاومت هستند ولی تفاوتی که باعث اختلاف قیمت این دو دستگاه شده است در دقت اندازه گیری و پارامتر های اندازه گیری آنها می باشد. می‌دانیم که مولتی متر ها دستگاه هایی هستند که از طریق بایاس DC و اعمال ولتاژ به دو نقطه اندازه گیری شده به‌ صورت سری یا موازی، می توانند پارامتر های مختلفی را برای ما اندازه گیری کنند. به دلیل ولتاژ DC، مولتی متر نمی تواند آمپدانس را محاسبه کند و بر اساس تکنیک محاسبه زمان شارژ و دشارژ خازن به ما ظرفیت خازن را نشان دهد. اما در دستگاه های LCR متر دیجیتال با استفاده از تکنیک ولتاژ AC و محاسبه آمپدانس، به دقتی ده برابر بیشتر از مولتی متر های دیجیتال رسیده ایم. تکنولوزی ساخت در LCR مترها براساس اعمال ولتاژ AC می باشد و از این طریق آمپدانس و زاویه فاز بین ولتاژ و جریان را محاسبه می کند تا پس از آن بتواند اندوکتانس و ظرفیت خازن را به دست‌ آورد. یک LCR متر معمولا ۳ خروجی جهت اندازه گیری قطعات و یک خروجی برای کالیبراسیون دارد تا خطا را کاهش دهد و دقت خوبی به کاربر ارایه دهد.

LCR متر دیجیتال یونیتی مدل UT622E از خانواده UT622، یک LCR متر با کیفیت و پرطرفدار در صنعت الکترونیک می باشد که توجه بسیاری از مهندسان را جلب کرده است. صفحه نمایش این دستگاه رنگی و دارای ۹۹۹۹۹ شمارنده می باشد که دارای وضوح و کیفیت بسیار بالا است که خواندن مقادیر را آسان می کند. این دستگاه دارای فیوز پورت تست ۰.۱ آمپر ۲۵۰ ولت می باشد. این دستگاه دارای سه سطح سرعت عملکرد زیاد (۲۰ بار در ثانیه)، متوسط (۵ بار در ثانیه)، کم (۲ بار در ثانیه) است. هم چنین این دستگاه دارای LED آلارم تلرانس می باشد که درصورت وجود خطا به رنگ قرمز و در صورت نبود خطا به رنگ سبز در می آید. باطری این دستگاه قابل شارژ است و از طریق مینی USB شارژ می شود. از قابلیت های دیگر این دستگاه می توان به قابلیت آمپدانس خروجی ۱۰۰ اهم، دارای قابلیت تابع کالیبراسیون، دارای قابلیت تابع مقایسه، قابلیت اندازه گیری نسبت انحراف، دارای قابلیت رابط مینی USB، قابلیت نمایش شارژ باتری، قابلیت نمایش زمان واقعی فرکانس تست، دارای تلرانس ۱% تا ۲۰% و تست پورت به صورت سه ترمینال و پنج ترمینال اشاره کرد.

مشخصات فنی LCR متر دیجیتال یونیتی مدل UT622E:

دارای قابلیت اندازه گیری اندوکتانس از ۰ تا ۹۹.۹۹۹ هانری
دارای قابلیت اندازه گیری ظرفیت خازن از ۰ تا ۹۹.۹۹۹ میلی فاراد
دارای قابلیت اندازه گیری مقاومت (آمپدانس) از ۰ تا ۹.۹۹۹۹ مگا اهم
قابلیت اندازه گیری ضریب تلفات (D) از ۰ تا ۹.۹۹۹۹
قابلیت اندازه گیری فاکتور کیفیت (Q) از ۰ تا ۹۹۹۹۹
قابلیت اندازه گیری مقاومت سری معادل خازن (ESR) از ۰ تا ۹۹۹.۹۹ اهم
قابلیت اندازه گیری مقاومت DC سلف (DCR) از ۰.۰۱ میلی اهم تا ۲۰ مگا اهم
قابلیت اندازه گیری زاویه فاز بین ولتاژ و جریان از ۱۷۹.۹- درجه تا ۱۷۹.۹ درجه
قابلیت اندازه گیری به دو صورت سری و موازی
دارای قابلیت کار فرکانس تست در رنج های ۱۰۰/۱۲۰/1K/10K/100K هرتز
دارای ولتاژ کاری 1Vrms ،۰.3Vrms ،۰.1Vrms
DATA HOLD
Auto range
Auto power off
قابلیت Relative mode: ندارد
دارای باتری لیتیومی قابل شارژ به عنوان منبع تغذیه

LCR متر دیجیتال یونیتی مدل UT622E را می توانید با بهترین قیمت از فروشگاه اینترنتی برق استور بصورت آنلاین و سریع و امن خریداری کنید. این محصول علاوه بر تضمین اصالت کالا، از یک سال گارانتی معتبر خدمات پس از فروش نیز برخوردار است. جهت خرید از فروشگاه برق استور می توانید علاوه بر خرید آنلاین از وب سایت برق استور، بصورت حضوری نیز مراجعه و خرید نمایید.
